So entwerfen Sie ein effizientes Begleitheizungssystem: Schlüsselparameter, Berechnungen und häufige Fallstricke

Die Entwicklung eines effizienten und zuverlässigen Begleitheizungssystems beginnt lange bevor ein einziger Meter Kabel installiert wird. Unabhängig davon, ob Sie Rohrleitungen vor dem Einfrieren schützen oder stabile Prozesstemperaturen gewährleisten möchten, bestimmt die Entwurfsphase nicht nur die betriebliche Effektivität, sondern auch die langfristige Energieeffizienz und die Wartungskosten. Es ist verlockend, sich Begleitheizungssysteme als Plug-and-Play-Lösungen vorzustellen, doch in der Praxis muss jedes System auf die spezifischen Standortbedingungen und technischen Anforderungen zugeschnitten werden. Die Fehleinschätzung eines einzelnen Parameters – wie der Umgebungstemperatur oder der Isolationsdicke – kann zu einer Unterdimensionierung der Heizung oder, schlimmer noch, zu einem Systemausfall führen.

Der erste Schritt bei der Konstruktion ist ein klares Verständnis des Wärmeverlusts vom Rohr oder Tank an die Umgebung. Dieser Wärmeverlust muss anhand von Faktoren wie Rohrgröße, Länge, Isolierungstyp, niedrigen Umgebungstemperaturen und Windeinwirkung genau berechnet werden. Daraus ergibt sich die erforderliche Leistung des Heizkabel bestimmt werden kann. Viele Hersteller bieten Wärmeverlusttabellen an, für kritische Anwendungen oder nicht standardmäßige Installationen sind jedoch häufig individuelle Berechnungen mithilfe thermischer Formeln erforderlich. Die Auswahl der richtigen Ausgangsleistung (z. B. Watt pro Meter) ist eine feine Balance – zu niedrig, und das System ist leistungsschwach; zu hoch, und es besteht die Gefahr einer Überhitzung oder unnötiger Energieverschwendung.

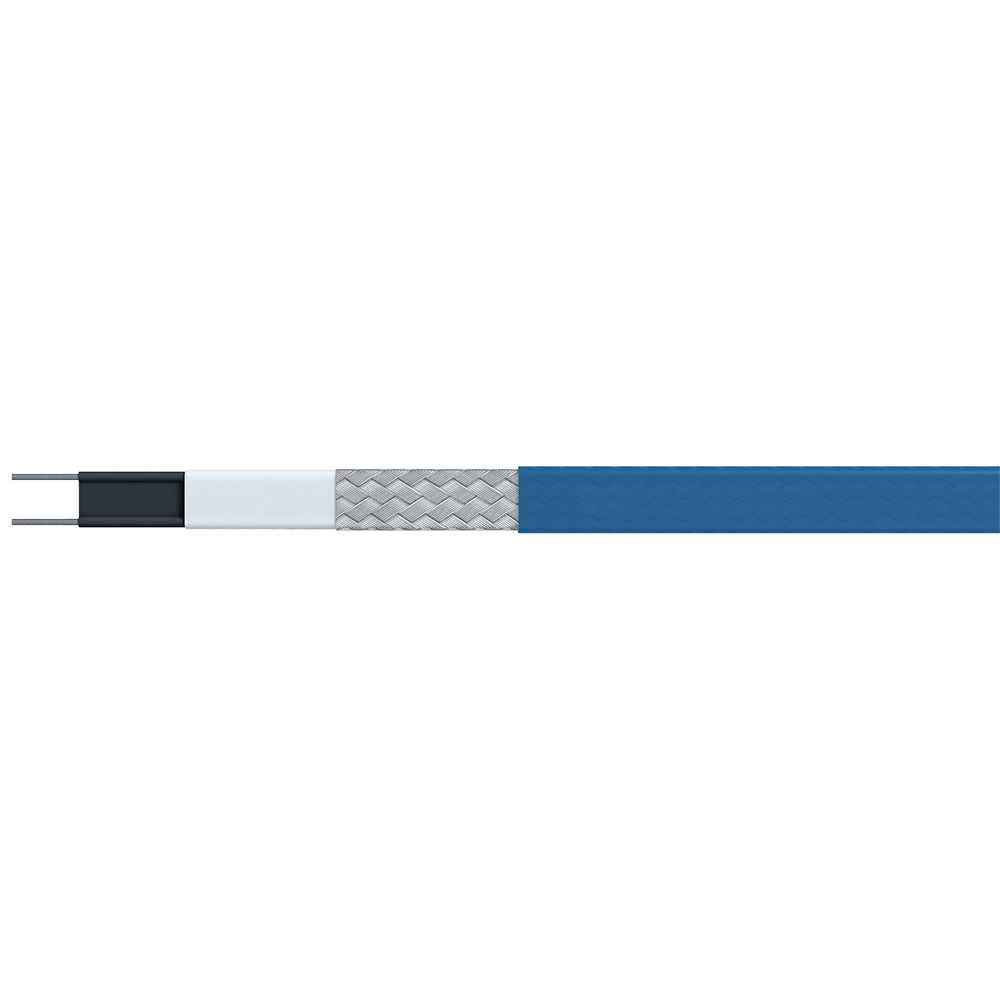

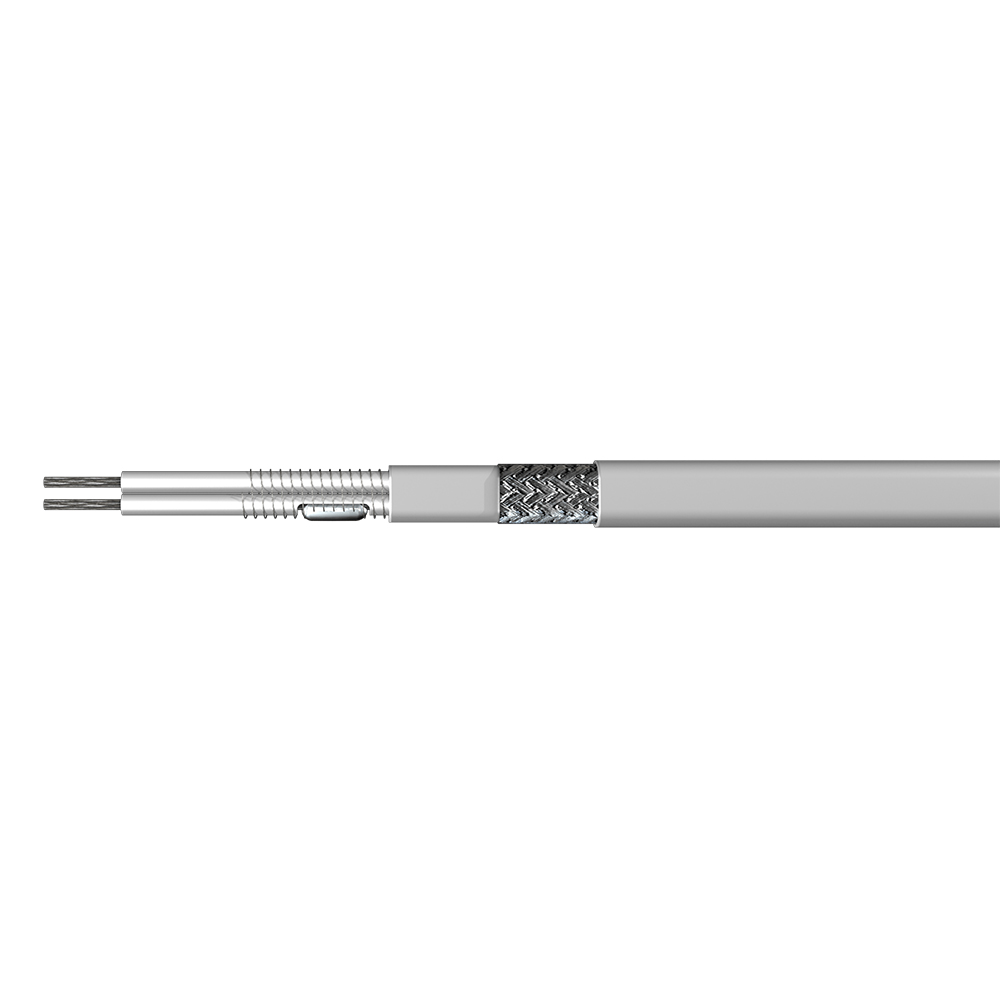

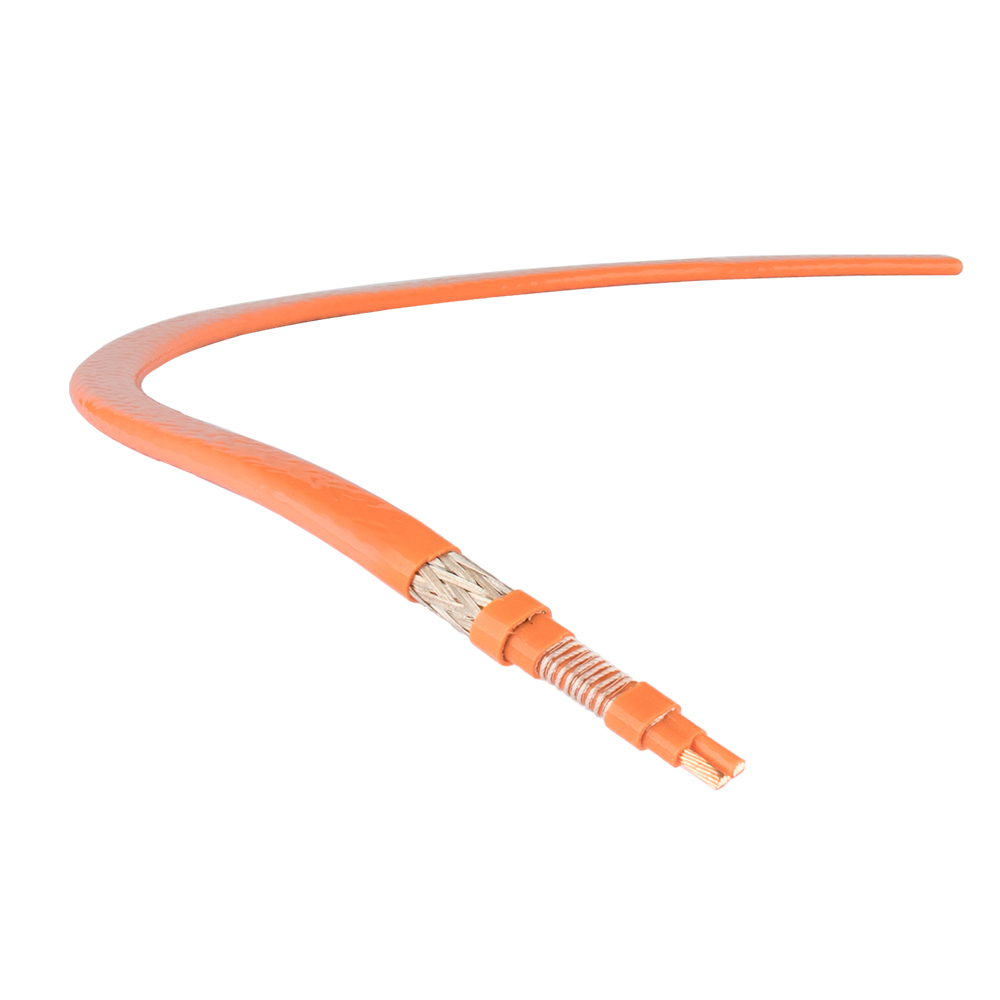

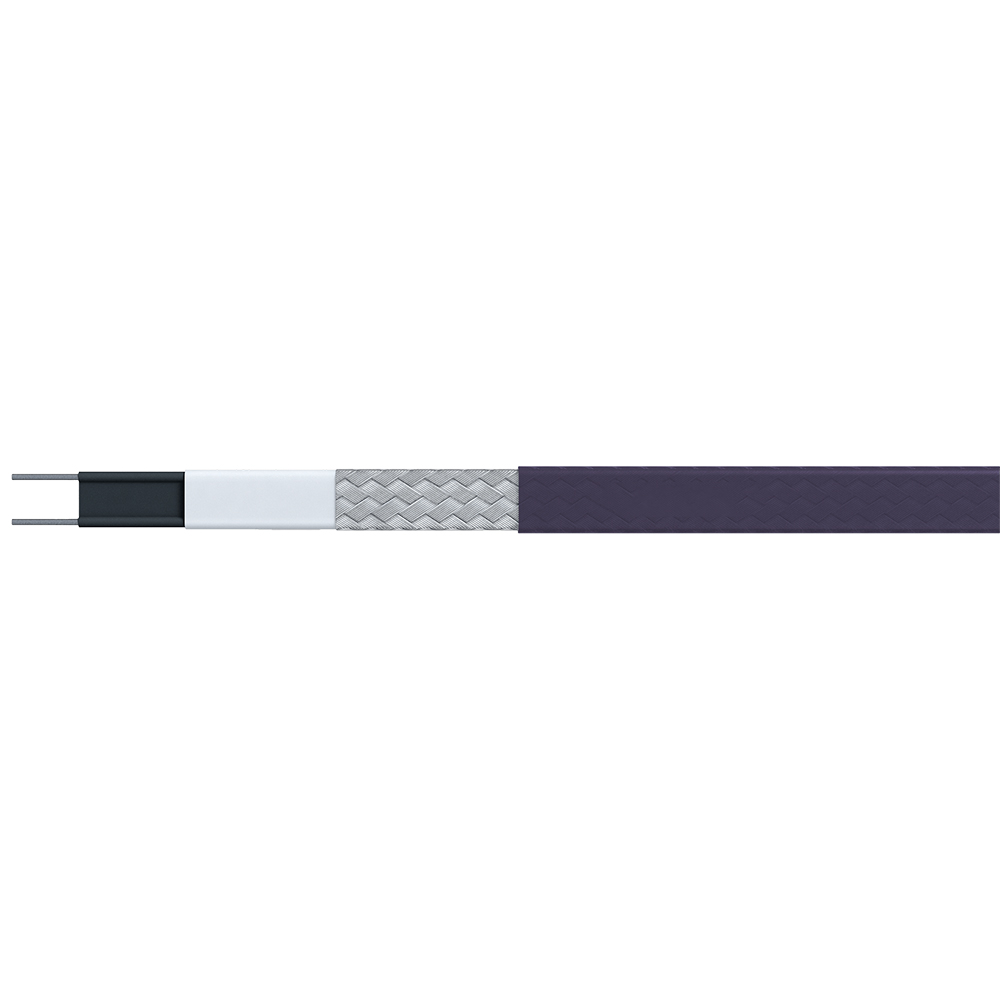

Sobald Sie den Wärmeverlust kennen, ist die Auswahl des geeigneten Heizkabeltyps die nächste Priorität. Selbstregulierend Begleitheizungen sind eine häufige Wahl für den Frostschutz und die Aufrechterhaltung mäßiger Temperaturen, da sie die Leistung an Temperaturänderungen anpassen können. Im Gegensatz dazu liefern Kabel mit konstanter Wattzahl eine gleichmäßige Wärme und eignen sich besser für Prozessheizungen, bei denen eine stabile Leistungsabgabe von entscheidender Bedeutung ist. Für Hochtemperaturanwendungen oder gefährliche Umgebungen bieten mineralisolierte Kabel eine unübertroffene Haltbarkeit, erfordern jedoch eine sorgfältigere Planung in Bezug auf Anschluss und Biegeradius.

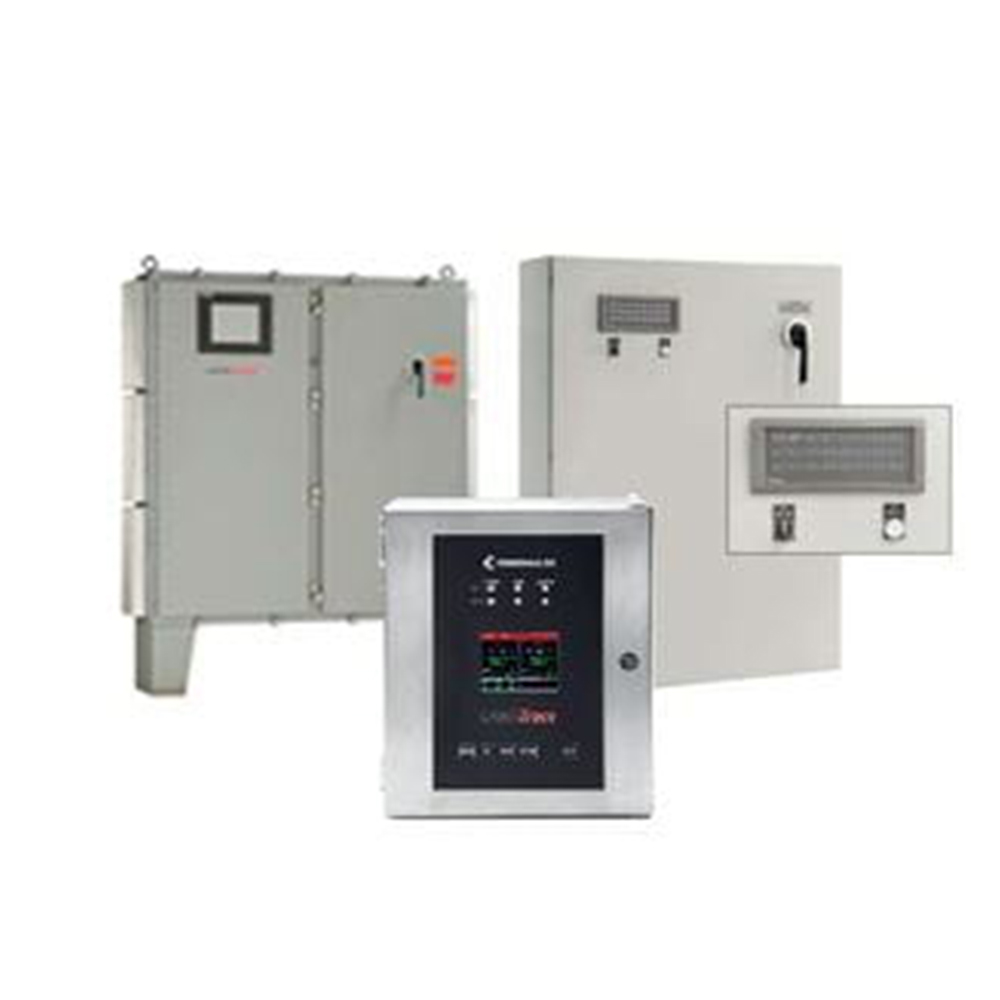

Die Steuerungsstrategie ist ein weiterer wesentlicher Designfaktor, der oft unterschätzt wird. Für kleine, unkritische Systeme mag ein einfacher Thermostat ausreichen, aber größere oder prozessempfindliche Anlagen profitieren in hohem Maße von fortschrittlichen Bedienfeldern, Sensorrückmeldungen und sogar intelligenter, IoT-fähiger Überwachung. Diese Optionen erhöhen nicht nur die Präzision, sondern senken auch die Betriebskosten, indem sie die Kabelleistung in Echtzeit optimieren. Kontrollsysteme werden bei der Beschaffung oft vernachlässigt, aber sie sind es, durch die ein Großteil der Effizienz des Systems gesteigert werden kann – oder verloren geht.

Eine häufige Gefahr bei der Konstruktion von Begleitheizungssystemen besteht darin, die Rolle einer ordnungsgemäßen Isolierung zu unterschätzen. Selbst das fortschrittlichste Heizkabel kann eine schlecht installierte oder beschädigte Isolierung nicht ausgleichen. Es ist auch wichtig, Rohrhalterungen, Ventile und Flansche bei der Konstruktion zu berücksichtigen, da diese Komponenten als Wärmebrücken wirken können und besondere Aufmerksamkeit bei der Heizung erfordern. Diese kleinen Konstruktionsfehler führen häufig zu kalten Stellen oder erfordern spätere kostspielige Neukonstruktionen, insbesondere in Prozessanlagen, in denen die thermische Konsistenz von entscheidender Bedeutung ist.

Über die physikalischen und thermischen Berechnungen hinaus spielen auch Umwelt- und Regulierungsbedingungen eine Rolle. Beispielsweise müssen Heizkabel, die im Freien oder in gefährlichen Umgebungen installiert werden, bestimmten Zertifizierungsstandards wie ATEX oder IECEx entsprechen. Darüber hinaus sollten der Feuchtigkeitsschutz, die UV-Beständigkeit und die chemische Verträglichkeit sorgfältig auf der Grundlage der Umgebung beurteilt werden. Dieses Maß an Sorgfalt gewährleistet nicht nur die Sicherheit, sondern verbessert auch die Langlebigkeit des Systems – etwas, das jeder erfahrene Hersteller in der Planungsphase hervorheben wird.

Als Hersteller, der tief in die Industrie und den Handel eingebunden ist Begleitheizungssysteme Wir haben aus erster Hand gesehen, wie eine ordnungsgemäße Planung die Grundlage für langfristige Leistung bildet. Von der Auswahl der richtigen Begleitheizungen bis zur Konfiguration intelligenter Steuerungssysteme kommt es auf jedes Detail an. Bei richtiger Umsetzung erfüllt ein gut konzipiertes System nicht nur die technischen Anforderungen, sondern bietet auch einen echten Mehrwert für Ihren Betrieb.
